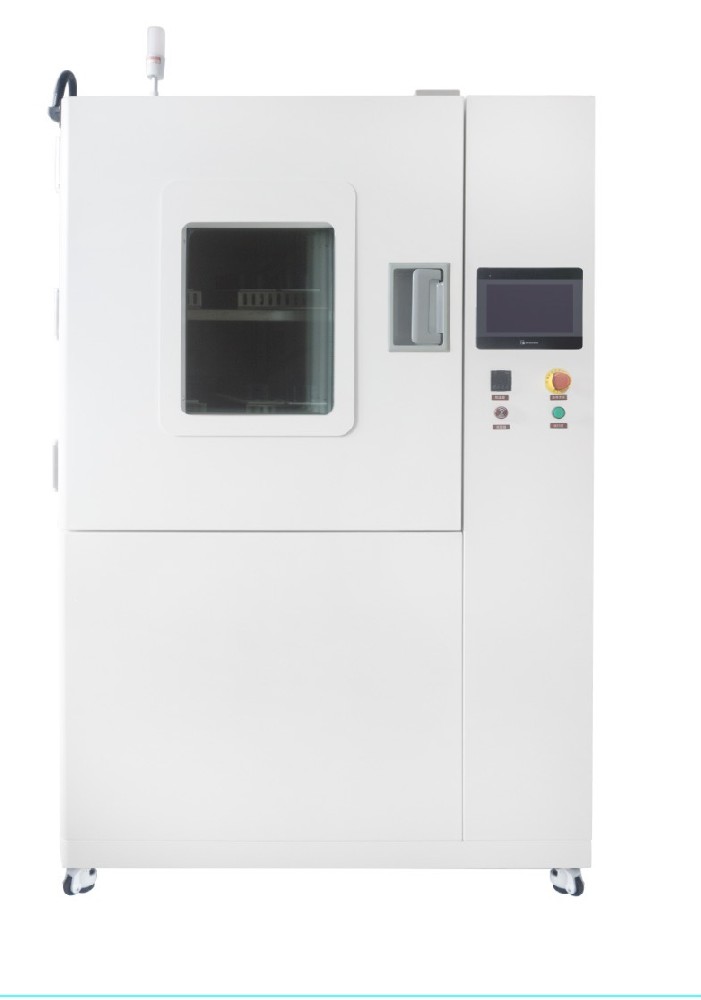

• JAD系列電容器耐久性測試系統

    所屬分類:電容器行業

    JAD電容器耐久性紋波電源智能測試系統是基于傳統老化耐久測試的基礎上研制開發而成。它由智能均流型交直流電源、智能高低溫環境試驗箱以及智能通信信息系統三大部份組合而成。通過智能環境試驗箱模擬測試環境,根據測試要求在不同測試環境下檢測電容器在各種工況條件下運行的壽命,本系統每次可同時測試多種不同規格型號的樣品以及測試樣品數量,可以根據用戶實際需要訂制。智能化信息系統將被試驗電容器的實時數據保存、記錄在數據庫中,避免了人工漏記,錯記從而確保試驗數據的真實性和準確性,同時與客戶的MES等系統鏈接實現人機對話等智能功能便于客戶分析匯總。     性能特點◆操作簡便的觸摸設計※系統采用了全新的觸摸屏設計,LCD超大超清液晶顯示屏,簡潔直觀的界面讓客戶很快入手。一體機多通道的測試功能※系···

產品詳情

JAD電容器耐久性紋波電源智能測試系統是基于傳統老化耐久測試的基礎上研制開發而成。它由智能均流型交直流電源、智能高低溫環境試驗箱以及智能通信信息系統三大部份組合而成。通過智能環境試驗箱模擬測試環境,根據測試要求在不同測試環境下檢測電容器在各種工況條件下運行的壽命,本系統每次可同時測試多種不同規格型號的樣品以及測試樣品數量,可以根據用戶實際需要訂制。

智能化信息系統將被試驗電容器的實時數據保存、記錄在數據庫中,避免了人工漏記,錯記從而確保試驗數據的真實性和準確性,同時與客戶的MES等系統鏈接實現人機對話等智能功能便于客戶分析匯總。

     性能特點

◆操作簡便的觸摸設計

※系統采用了全新的觸摸屏設計,LCD超大超清液晶顯示屏,簡潔直觀的界面讓客戶很快入手。

一體機多通道的測試功能

※系統一體機可配置至少4個通道及以上,滿足用戶可同時測試4種及以上不同規格型號的被測樣品。每個通道至少可以配置12對及以上相同規格的被測樣品,大大提高了樣品的測試效率。

測試結果更精準

※系統疊加在每只電容器上的紋波電流一致性,可以實時監測記錄每只電容器的測試狀態,實時顯示每只電容器的漏電流。

◆電壓、電流、頻率設定范圍寬

※電壓電流范圍:(直流電壓:1%--10000V可調。交流電壓:1%--50OV可調;交流電流1%-1000A可調)?!l率范圍:低頻50-1kHz連續可調(根據客戶要求訂制),高頻10kHz-500kHz(根據客戶要求訂制)。

◆智能化程度高

※LCD超大超清液晶顯示屏,操作方便。

※內控RS485通訊(MODBUS協議),外部局域網采用LAN接口通信,用戶通過管理系統軟件可遠程控制設備的運行狀態,可實時監測產品的運行數據,通過系統匯總分析生成報表。

※自動識別異常狀態,當設備或測試產品出現異常狀態時系統自動識別,根據出現的故障情況切斷輸出并報警提示,同時保存產品的測試數據,消除了隱患、降低了風險。

※操作簡單高效,系統在運行過程中,可根據情況任意時間暫停試驗。(如:某一電容出現異常(短路、開路等),系統會(huì )自動斷開此組電容器樣品,但不影響其他被測樣品的測試,取出異常電容器樣品進行參數檢測,檢測完成后復投,繼續進行試驗)。

※系統可自動檢測烘箱內部溫度,通過烘箱內置的上下溫度探頭實時監測烘箱的均溫狀態,實時數據上傳到數據庫中,同時可選配外置點檢探頭。

※試驗時間可從1-9999小時任意設定,時間到自動切斷輸出并報警。

◆完善的保護功能

※系統能夠自動識別以下故障狀態并報警關機,停止測試:◎智能均流設備:過壓、過流、過溫、短路

◎烘箱部分:箱內溫度過高,溫度失控、漏電、短路、過流◎樣品部分:開路、短路,切斷輸出及報警提示

※產品測試完成后,本系統可對樣品進行自動放電,并且可從控制屏直觀看到放電電壓,從而避免操作人員受到電容器電擊的危險。

※系統操作面板安裝一個緊急停機按鈕,在遇到緊急情況時候,可直接按下此按鈕,切斷系統的總電源。

型  號

JAD2301

JAD2302

JAD2303

紋波電流源

電流輸出范圍

0~1000A(可定制)

輸出正弦波

失真度≤5% (滿功率輸出時測量)

頻  率

50Hz1kHz

10kHz100kHz定頻

20kHz500kHz定頻

Irms設定精度

0.001A9.999A



0.1%R.D+0.1%FS



0.1%R.D+0.1%FS



0.1%R.D+0.1%FS

9.999A99.99A

99.99A999.9A

紋波電壓范圍

0-500VAC(可定制)

直流偏置電壓源

0-10kV(可定制)

直流電流

0-1.000A(可定制)

運行時間

可根據要求設定:0—9999H

顯示精度*1

Irms顯示精度

0.001A9.999A



0.2%R.D+0.1%FS



0.2%R.D+0.1%FS



0.2%R.D+0.1%FS

9.999A99.99A

99.99A999.9A

Vpeak

Vpeak(通常設置為電容器額定電壓)=Vdc + Vac_peak

Vdc(直流偏置電壓)

0.2%

Vrms(紋波電壓)

≤0.1%FS(≥80%FS測量)

控制功能

計時器

1min9999H,每年誤差小于30分鐘

接口(標準)

內部:RS-485或CAN   外部:LAN

設置顯示

觸摸屏

操作

電壓、電流、頻率、啟動、停止、運行

保護

過壓保護、過流保護、過熱保護

烘  箱(選配) 根據實際要求定制確定



溫度

溫度調節

-40℃--150℃(可根據用戶要求進行定制)

波動范圍

±0.5℃

均勻度

2℃

升溫時間

每分鐘升降溫平均 5℃~15℃

保    護

超溫、短路、漏電、過電流自動切斷電源,停機報警,系統配置有緊急停機按鈕。





結    構

箱體采用數控機床加工成型,箱體內膽為高級不銹鋼板,外箱體鋼板噴塑, 夾層采用玻璃纖維棉或聚氨酯硬質發泡,有效避免工作時能量損失,造型美觀大方。

烘箱內置多層托盤,可上下調節以適應不同試驗品高度,夾具通過快速插頭與外面控制系統連接,夾具平擺在托盤上,觀測窗采用多層夾膠鋼化玻璃,內置防爆、耐高溫照明燈,透過觀測窗可直接觀察內部試驗品狀態。

其  它

操作環境

溫度:10-40℃正常使用 濕度:20%-80% RH 不結露 海拔:< 2000m

安 規

絕緣強度

輸入—輸出、輸入—機殼:AC1000V,10mA,1分鐘

絕緣電阻

輸入—輸出—機殼;≥20MΩ

供電電壓

交流 220V 或 380V ±10% 頻率:50±5Hz
